1.產品特點
先進系統架構
支持40GE和100GE以太網標準，充分滿足無阻塞園區網的應用及未來發展需求。
虛擬化功能
支持IRF技術，可以將最多9臺交換機互連在一起，作為一個邏輯交換實體運行，減少維護成本。IRF技術在擴展設備的端口數量和交換能力的同時，增強了設備的可靠性，減少了單臺設備故障對網絡造成的影響。
支持IRF3技術，可以將核心和接入設備通過IRF3技術形成一臺縱向邏輯虛擬設備，支持AC、AP統一管理、配置，相當于把一臺盒式設備作為一塊遠程接口板加入主設備系統，以達到擴展I/O端口能力和進行集中控制管理的目的。IRF3技術可以簡化管理，大幅度降低網絡管理節點；簡化布線，二層變?yōu)橐粚?，?jié)省橫向連接線纜；最終實現數據轉發平面虛擬化，便于簡化業務部署和自動編排。
數據中心特性
作為企業級網絡核心設備，H3C S7500E-X系列產品可以助力用戶從容面對云數據中心化所需的一系列技術及解決方案：
TRILL：隨著服務器和交換機規模的增加，數據中心網絡越來越傾向于扁平化的網絡架構以便于維護管理，這就要求構建一個大型的二層網絡；H3C S7500E-X系列產品支持通過TRILL技術和縱向虛擬化技術來進行數據中心大二層網絡的構建。數據中心大二層技術TRILL（TRansparent Interconnection of Lots of Links，多鏈路透明互聯）協議將三層路由技術IS-IS（Intermediate System-to-Intermediate System，中間系統到中間系統）的設計思路引入二層網絡，并對其進行了必要的改造。從而將二層的簡單、靈活性與三層的穩定、可擴展和高性能有機融合起來。
VXLAN（Virtual eXtensible LAN，可擴展虛擬局域網絡）：是基于IP網絡、采用“MAC in UDP”封裝形式的二層VPN技術。VXLAN可以基于已有的服務提供商或企業IP網絡，為分散的物理站點提供二層互聯，并能夠為不同的租戶提供業務隔離。VXLAN主要應用于數據中心網絡。
EVB：H3C S7500E-X產品支持EVB (Edge Virtual Bridging)，通過VEPA (Virtual Ethernet Port Aggregator)技術將虛擬機產生的網絡流量上傳至與服務器相連的物理交換機進行處理，不僅實現了虛擬機間流量轉發，同時還解決了虛擬機流量監管、訪問控制策略部署等問題。
FCOE： H3C S7500E-X系列產品支持FCOE技術；FCOE技術主要用來解決云計算數據中心LAN網絡和存儲網絡異構的問題，通過FCoE和CEE技術的部署，可以實現數據中心前端網絡和后端網絡架構的融合，解決數據、計算和存儲三網割裂的技術難題，從而大大降低數據中心的采購和擴容成本；
EVI：H3C S7500E-X系列產品支持EVI（Ethernet Virtual Interconnection，以太網虛擬化互聯）技術，EVI是一種先進的"MAC in IP"技術，EVI解決方案部署非常簡單，基于現有的IP網絡，給分散的物理站點提供靈活的二層互聯功能，能夠?qū)崿F(xiàn)64個站點的互聯。
全面的IPv6解決方案
S7500E-XS系列全面支持IPv6協議族，支持IPv6靜態路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由協議，支持豐富的IPv4向IPv6過渡技術，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道等隧道技術，保證IPv4向IPv6的平滑過渡。
2.產品規格
| 項目 | S7502E-XS | S7504E-XS |
| 交換容量 | 8Tbps/26Tbps | 16Tbps/52Tbps |
| 包轉發率 | 1440Mpps/6000 Mpps | 2880Mpps/12000 Mpps |
| 可插拔接口模塊擴展卡的槽位數 | 2 | 4 |
| 可插拔風扇模塊數量 | 2 | 2 |
| 電源模塊插槽數量 | 2 | 4 |
| 外形尺寸（寬×深×高）（單位：mm） | 440×660×44.2 | 440×660×88.1 |
| 整機重量 | <=16kg | <=27kg |
| 工作環境溫度 | 0℃～45℃ |
| 工作環境相對濕度 | 5%～95%，無冷凝 |
| 存儲環境溫度 | -40℃～70℃ |
| 存儲環境相對濕度 | 5%～95%，無冷凝 |
| 工作海拔高度 | -60m～5000m |
| 需要注意的是，從海拔零點起，海拔高度每升高100米，最高工作環境溫度將降低0.33℃ |
| 以太網特性 | 支持802.1Q |
| 支持DLDP |
| 支持LLDP |
| 靜態MAC配置 |
| 支持MAC地址學習數目限制 |
| 支持端口鏡像和流鏡像功能 |
| 支持端口隔離 |
| 支持802.1d（STP）/802.1w（RSTP）/802.1s（MSTP） |
| 支持PVST+ |
| 支持IEEE 802.3ad（動態鏈路聚合）、靜態鏈路聚合和跨板鏈路聚合 |
| 路由特性 | 支持靜態路由、RIP、OSPF、IS-IS、BGP4 |
| 支持等價路由 |
| 支持策略路由 |
| 支持路由策略 |
| 支持IPv4和IPv6雙協議棧 |
| 支持IPv6靜態路由、RIPng、OSPFv3、IS-ISv6、BGP4+ |
| 支持VRRPv3 |
| 支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6 |
| 支持IPv4向IPv6的過渡技術，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道 |
| 支持IPv6等價路由 |
| 支持IPv6策略路由 |
| 支持IPv6路由策略 |
| 組播 | 支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由協議 |
| 支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping |
| 支持PIM6-DM、PIM6-SM、PIM6-SSM |
| 支持MLD V1/V2、MLD V1/V2 Snooping |
| 支持組播策略和組播QoS |
| ACL/QoS | 支持標準和擴展ACL |
| 支持Ingress/Egress ACL |
| 支持VLAN ACL |
| 支持全局 ACL |
| 支持Diff-Serv QoS |
| 支持SP，WRR等隊列調度機制 |
| 支持流量整形 |
| 支持擁塞避免 |
| 支持優先級標記Mark/Remark |
| 支持802.1p、TOS、DSCP、EXP優先級映射 |
| SDN/OPENFLOW | 支持OPENFLOW 1.3標準 |
| 支持多控制器（EQUAL模式、主備模式） |
| 支持多表流水線 |
| 支持Group table |
| 支持Meter |
| MPLS/VPLS | 支持MPLS L3VPN |
| 支持MPLS L2VPN（Martini, Kompella） |
| 支持MCE |
| 支持MPLS TE |
| 支持RSVP |
| 支持VPLS |
| 支持QinQ+VPLS接入 |
| 支持P/PE功能 |
| 支持LDP協議 |
| 數據中心特性 | 支持TRILL |
| 支持EVB |
| 支持EVI |
| 支持VXLAN |
| 支持PFC |
| 支持FCoE |
| 支持IRF-BASED-ISSU |
| 虛擬化技術 | 支持IRF |
| 支持IRF3 |
| 安全機制 | 支持EAD安全解決方案 |
| 支持Portal認證 |
| 支持MAC認證 |
| 支持MAC Sec |
| 支持IEEE 802.1x和IEEE 802.1x SERVER |
| 支持AAA/Radius |
| 支持HWTACACS,支持命令行認證 |
| 支持SSHv1.5/SSHv2 |
| 支持ACL流過濾機制 |
| 支持OSPF、RIPv2 及BGPv4 報文的明文及MD5密文認證 |
| 支持命令行采用分級保護方式，防止未授權用戶的非法侵入，為不同級別的用戶有不同的配置權限 |
| 支持受限的IP地址的Telnet的登錄和口令機制 |
| 支持IP地址、VLAN ID、MAC地址和端口等多種組合綁定 |
| 支持uRPF |
| 支持主備數據備份機制 |
| 支持故障后報警和自恢復 |
| 支持?jǐn)?shù)據日志 |
| 系統管理 | 支持FTP、TFTP、Xmodem |
| 支持SNMP v1/v2/v3 |
| 支持sFlow流量統計 |
| 支持RMON |
| 支持NTP時鐘 |
| 支持電源智能管理，支持802.3az高效節能以太網 |
| 支持設備在線狀態監測機制，實現對包括引擎，背板，芯片和存儲等關鍵元器件進行檢測 |
| 可靠性 | 電源支持M+N冗余備份 |
| 背板采用無源設計，避免單點故障 |
| 各組件均支持熱插拔功能 |
| 支持各種配置數據在主備主控板上實時熱備份 |
| 支持熱補丁功能，可在線進行補丁升級 |
| 支持NSF/GR for OSFP/BGP/IS-IS/RSVP等 |
| 支持端口聚合，支持鏈路跨板聚合 |
| 支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/靜態路由等，實現各協議的快速故障檢測機制，故障檢測時間小于50ms |
| 支持Ethernet OAM（802.1ag和802.3ah） |
| 支持RRPP |
| 支持DLDP |
| 支持VCT |
| 支持Smart-Link |
3.應用組網

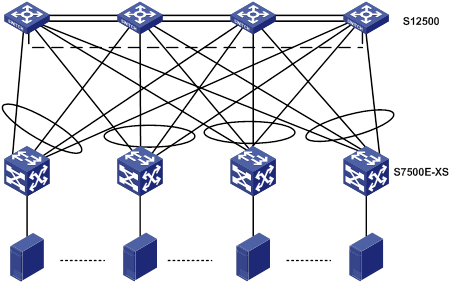

S7500E-XS系列交換機通過10GE端口，可以連接對傳輸速率有較高要求的服務器設備和存儲設備。并通過40G鏈路上連到S12500，構建高性能數據中心網絡；并且通過S12500/S7500E-XS的IRF技術，實現了數據中心傳輸鏈路的冗余備份，可滿足客戶對服務器數據高可靠性存取的需求。
4.選配信息
H3C S7500E-XS系列產品是H3C公司自主開發的核心以太網交換機產品，用戶可以根據實際需求按照機箱、電源、業務模塊等幾部分進行選購。
用戶選購主機時，請考慮以下幾個因素：
· 該設備在組網中所處的位置與所發揮的作用；
· 該設備交換容量與網絡流量的匹配程度；
· 該設備上行與下行需要的處理能力和連接能力；
· 網絡擴容時，該設備需要擁有的擴展能力；
· 可靠性要求；
· 傳輸距離的要求。
機箱配置
根據產品具體型號選擇需配的機箱
| 描述 | 供電方式 | 備注 |

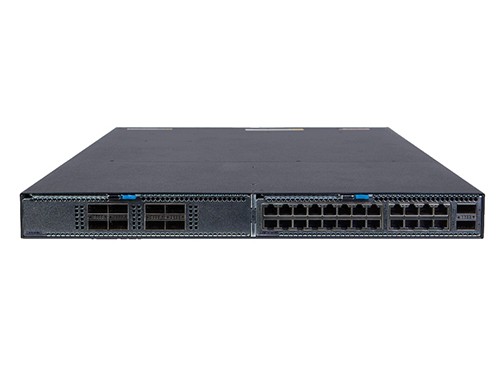

| H3C S7502E-XS 以太網交換機主機 | 交流/直流 | 可選 |

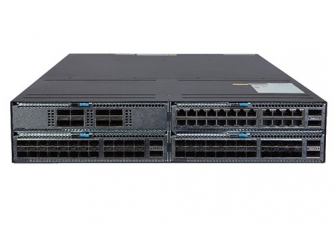

| H3C S7504E-XS 以太網交換機主機 | 交流/直流 |
接口模塊擴展卡選購
| 接口模塊擴展卡型號 | 接口數量及類型 | 描述 |
| LSQM1QGS8A0 | 提供8個QSFP+口 | 8端口QSFP+接口卡 |
| LSQM1TGT24QSM0 | 提供24個萬兆電口和2個QSFP+口 | 24端口10GBASE-T+2端口QSFP+ 帶MACSec接口卡 |
| LSQM1TGS24QSM0 | 提供24個SFP+口和2個QSFP+口 | 24端口SFP Plus+2端口QSFP+帶MACSec接口卡 |
| LSQM1TGS24QSA0 | 提供24個SFP+口和2個QSFP+口 | 24端口SFP Plus+2端口QSFP+ 接口卡 |
| LSQM1CGS2QSA0 | 提供2個QSFP28口和2個QSFP+口 | 2端口QSFP28+2端口QSFP+ 接口卡 |
OAA單板選購
| 單板型號 | 描述 |
| LSWM1FWD0 | 高性能防火墻業務板 |
電源選購
| 交流電源模塊-650W | · S7502E-XS：1~2 | 建議您配置多個電源模塊形成N+M冗余 |
| · S7504E-XS：1~4 |
